Version 40601 - à rupture de courant









Avec contact et temporisation

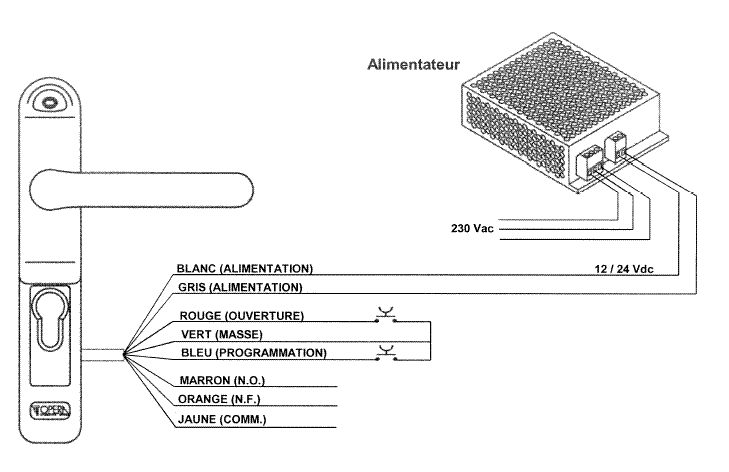

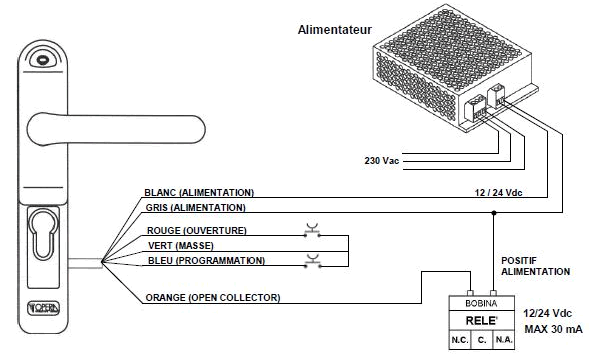

Opera_cablage

La poignée électrique se présente désactivée ( libre) avec la led rouge allumée

En appuyant le bouton d’ouverture la led commute sur la couleur verte, le ronfleur, si habilité, s’active, et la poignée permet l’ouverture de la porte. Cette condition est limitée à la durée sélectionnée par la temporisation (de 0 à 60 secondes) ou jusqu’au premier actionnement de la poignée.
Pour une autre ouverture il est nécessaire d’appuyer de nouveau le bouton d’ouverture.


Il est conseillé d’utiliser un passe-câble








Réglage de la temporisation



La poignée électrique est dotée à l’intérieur d’un système de temporisation qui permet de maintenir la poignée habilitée pendant un temps à discrétion de l’utilisateur.
Réglage de la temporisation à 0 secondes

  1. Brancher le bouton de programmation non inclus au fil bleu et au fil vert de la masse signaux (grid).
  2. Alimenter la poignée électrique (fils gris et blanc).
  3. La plaque se présente avec la led de couleur rouge. Appuyer le bouton de programmation jusqu’au changement de couleur de la led en orange et au signal acoustique prolongé. Relâcher immédiatement le bouton de programmation. La led s’allumera pendant environ une seconde et émettra un signal acoustique pour la confirmation de la programmation. Dans cette modalité la poignée électrique restera habilitée seulement pendant la durée de l’impulsion électrique.

Réglage de la temporisation de 5 à 60 secondes

    • Relier le bouton de programmation (non inclus) au fil bleu et au fil vert de la masse des signaux (gnd).2
    • Alimenter la poignée électrique (fils gris et blanc).
    • La plaque se présente avec la led de couleur rouge. Appuyer le bouton de programmation jusqu’au changement de couleur de la led en orange et au signal acoustique prolongé. En maintenant appuyé le bouton la led effectuera des couples de clignotements et de signaux acoustiques, qui valent chacun 5 secondes. Relâcher le bouton de programmation quand la temporisation voulue est atteinte.
    • La led clignotera  et émettra un signal acoustique pour la confirmation de la programmation selon la minuterie choisie. Dans cette modalité la poignée électrique restera habilitée pendant la durée sélectionnée ou jusqu’au premier actionnement de celle-ci
