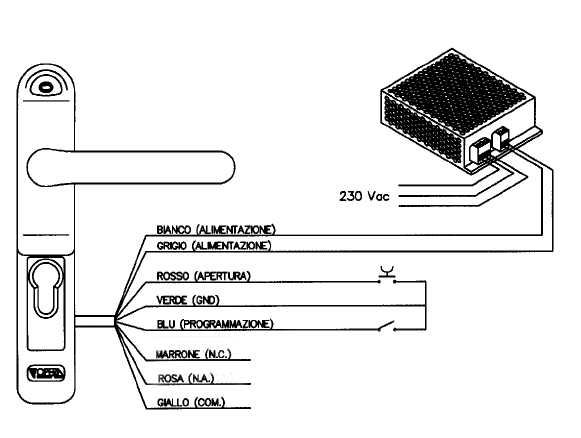

Elettromaniglia con contatto Art. 40601



Se collegata ad un impianto citofonico vedere le istruzioni di collegamento con citofono (pdf 48,7 Kb)







Scarica le istruzioni di collegamento e di regolazione dei tempi in formato PDF ( 288 Kb )



40601 - opera

L'elettromaniglia si presenta disabilitata (in folle) con il Led di colore rosso acceso. Premendo e rilasciando il pulsante di apertura il Led commuta sul colore verde, il buzzer, se abilitato, si attiva e la maniglia consente l'apertura della porta.

Questa condizione dura per il tempo impostato sulla temporizzazione ( da 0 a 60 secondi) o fino al primo azionamento della maniglia.

Per eseguire un' altra apertura è necessario premere nuovamente il pulsante di apertura.

E' possibile l'utilizzo del passacavo. Non è possibile l'utilizzo dei contatti a pressione.







Regolazione delle temporizzazioni

L'elettromaniglia Opera è dotata internamente di un sistema di temporizzazione che permette di mantenere la maniglia abilitata per un tempo a discrezione dell'utente:

Regolazione della temporizzazione a 0 secondi

  1. Collegare il pulsante di programmazione (non incluso) al filo blu ed al filo verde della massa segnali (gnd).
  2. Alimentare l'elettromaniglia (fili grigio e bianco)
  3. La placca si presenta con il Led di colore rosso. Premere il pulsante di programmazione fino al cambiamento di colore del Led in arancione ed al segnale acustico prolungato. Rilasciare immediatamente il pulsante di programmazione. Il Led si accenderà per circa un secondo ed emetterà un segnale acustico per la conferma della programmazione. In questa modalità l'elettromaniglia rimarrà abilitata soltanto per la durata dell'impulso elettrico.

Regolazione della temporizzazione da 5 a 60 secondi

  1. Collegare il pulsante di programmazione (non incluso) al filo blu ed al filo verde della massa segnali (gnd).
  2. Alimentare l'elettromaniglia (fili grigio e bianco)
  3. La placca si presenta con il Led di colore rosso. Premere il pulsante di programmazione fino al cambiamento di colore del Led in arancione ed al segnale acustico prolungato. Mantenendo il pulsante premuto il Led eseguirà delle coppie di lampeggi e di segnali acustici che equivalgono ognuno a 5 secondi. Rilasciare il pulsante di programmazione quando viene raggiunta la temporizzazione desiderata. Il Led confermerà la programmazione lampeggiando ed emettendo segnali acustici secondo la temporizzazione scelta. In questa modalità l'elettromaniglia rimarrà abilitata per il tempo selezionato o fino al primo azionamento della stessa.
