Home > Electroserrure motorisee à pene basculant MAXIMA



La serrure Maxima équipe les portes aluminium ou les dormants de portes.
















Opera Srl - Art. 25500



Réf. 25500 - Électroserrure motorisée à pêne basculant



La serrure fonctionne avec l'électronique 54250



25500 - Serrure motorisée Maxima

Réf. 25500 20...axe 20mm

Réf. 25500 25...axe 25mm

Réf. 25500 30...axe 30mm

Réf. 25500 35...axe 35mm

Réf. 25500 50...axe 50mm



Version: à encastrer

Ouverture mécanique avec cylindre européen

Têtière en acier inox: mm. 440 x 30 x 3 - voir dimensions

Gàche acier inox avec bille anti-rebond et alignement réglable en extension de 25 mm.

Pène basculant en acier antieffraction - Dimension du péne: 35x14mm - Extension:40mm. Dispositif anti-effraction.

Contact C. / N.O. / N.F. de position pêne

Contrôle optoélectronique de la position du pêne

Connecteur à connexion rapide

Alimentation: 12 Vcc donée par l'electronique.

Consommation: 4A instantané controlé par l'electronique 54250 au 54255.

Application sur porte simple

Documentation:





Alimentation et batteries

Console de commande



La serrure électrique MAXIMA ( PRO 16 E ) assure le verrouillage systématique d'une porte. Elle exécute l'ordre donné par la centrale électronique de gestion
( verrouillage, déverrouillage, reverrouillage )

Palpeur de position de porte fourni



Opera Srl - Art. 25511



Réf. 25511 - Électroserrure motorisée à pêne crochet







La serrure fonctionne avec l'électronique 54250

25511 - Serrure motorisée Maxima pène crochet

Réf. 25511 20...axe 20mm

Réf. 25511 25...axe 25mm

Réf. 25511 30...axe 30mm

Réf. 25511 35...axe 35mm

Réf. 25511 50...axe 50mm

Version: à encastrer

Ouverture mécanique avec cylindre européen

Têtière en acier inox: mm. 440 x 30 x 3 - voir dimensions

Gàche acier inox avec bille anti-rebond et alignement réglable en extension de 25 mm.

Pène crochet basculant en acier antieffraction - Dimension du péne: 35x14mm - Extension:40mm.

Dispositif anti-effraction.

Contact C. / N.O. / N.F. de position pêne

Contrôle optoélectronique de la position du pêne

Connecteur à connexion rapide

Alimentation: 12 Vcc donée par l'electronique. Consommation: 4A instantané controlé par l'electronique 54250 au 54255.

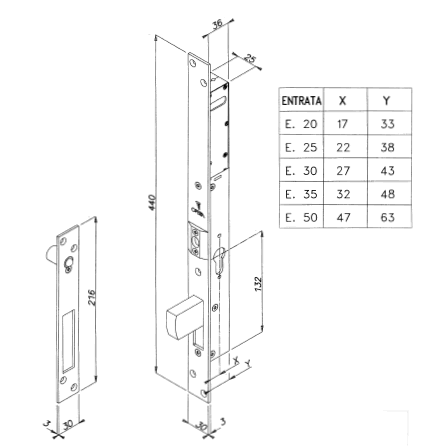

Dimensions de la serrure motorisèe Maxima.

Voir le plan Pdf ( 14 Kb)













Top


















Opera Srl - Art. 54250



Art. 54250 - Electronique pour une porte







Top

54250 - Centrale électronique pour la gestion de une porte

Boitier en matière plastic gris

Dimensions: 240 x 150 x 48 mm.

Alimentation: 10-12 Vca / 65 V.A. – 12-14 Vdc /3A avec batterie.

Entrée avec contacts N.O. pour les commandes d’ouverture, d’Urgence, Blocage, Senseur optoélectronique pour la signalisation des états du pêne.

Entrée avec contacts N.O. du palpeur magnétique pour la signalisation d’ état du battant.

Sorties à relais C./N.O./N.F. pour les connexions avec les signalisations rouge et verte et pour signalisation d’état du pêne.

Contact Open Collector Alarme anomalies.

Possibilité de connexion pour interblocage entre plusieurs portes (une fiche électronique chaque porte ).

Verrouillage automatique de 0,5 sec. au rapprochement du battant et de 8 sec. si le battant n’a pas été ouvert.

Programme pour répéter l’ordre de verrouillage, déverrouillage dans le cas de gâche obstruée, pêne bloqué, pour 4 cycles.

La fonction: Centrale electronique pour la gestion temporisé ou interbloquèe de l’elettroverrou Maxima








Opera Srl - Art. 54255



Réf. 54255 - Electronique pour deux portes en sas

54255 - Centrale électronique pour la gestion de deux portes

Pour la gestion de deux portes

Boîtier mural en ABS dimensions 300 x 225 x 130 mm

Alimentation : 230 Vca (transformateur interne)

Mêmes caractéristiques électriques et fonctionnelles que l’art. 54250
pour la gestion de 2 portes en configuration interbloquée

Utilisation : centrale électronique pour la gestion temporisée et/ou
interbloque des électroserrures Maxima série 25500 et 25511











Opera Srl - Art. 04925

Réf. 04925 - Groupe moteur

Réf. 04925 Groupe moteur (Pièce de rechange)

Groupe moteur de rechange pour électroserrures
motorisées à pêne basculant articles 25500 et 25511

Vidéo démonstratif pour remplacement moteur sur serrure Opera






Opera Srl - Art. 05426

05426 - Cable multipolaire

Câble multipolaire

Câble multipolaire 2 x 1 mm2. + 8 x 0,22 ayant les mêmes couleurs
que le câble présent sur le groupe moteur de l'électroserrure
Au mètre


Utilisation : câble pour les systèmes avec des électroserrures Maxima
série 25500 et 25511
