Accueil > Passe-câble











Le Passe-câble permet le passage de câbles de l' huisserie à la porte par un flexible à ressort s'integrant dans un compartiment lorsque la porte est fermée











Opera Srl - Art. 08600



Art. 08600 - Passage de cable invisible à encastrer



Boitier d'encastrement avec spirale et 4 vis de fixation



08601 - Passe-câbles pré-câblés

Passe-câble

08600 - Passages de cable a encastrer - escamotable

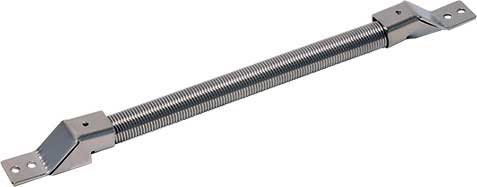

08610 - Passage de cable en applique - 250 mm

08619 - Passage de cable en applique - 500 mm

08620 - Passage de cable en applique- 600 mm



Flexible à ressort en acier chromé avec diamètre interne de 12 mm.

Dimensions boîte à encastrer 260 x 24 x 16 mm



Dimensions et instructions de montage ( Pdf 41 Kb )

:
















Opera Srl - Art. 08605



Art. 08605 - Passe-câble pour portes blindées



Passe-câble a encastrer

08605 - Passage de cable invisible à encastrer

Flexible à ressort en acier chromé avec diamètre interne de 11 mm.

Pour portes blindées

Dimensions ( Pdf 140 Kb)








Opera Srl - Art. 08630



Art. 08630 - Passe-câble a encastrer

Passe-câble en applique

08630 - Passage de cable en applique

Flexible à ressort en acier chromé avec terminal de fixation en plastique noir

Dimension terminal : mm. 35 x 30 x 13

Diamètre interne mm. 8

Longueur mm. 430






Opera Srl - Art. 08640

Passe-câble en applique

08640 - Passage de cable en applique

Flexible à ressort en acier chromé avec terminal de fixation en aluminium

Dimension terminal : mm. 47 x 39 x 22

Diamètre interne mm. 8

Longueur mm. 560 - Dessin technique en Pdf (31,7 Kb)
