Le profil/poignée, qui est destiné à être monté verticalement sur la porte, est usiné pour le montage de la contre-plaque, un tube rectangulaire est usiné pour recevoir la ventouse de 300 kg et est destiné à être fixé verticalement sur le dormant de la porte






Système de sécurité de fermeture anti-panique pour portes battantes (ex. portes d’entrée de résidences)











Opera - 14700td



14700TD



Produits disponibles en aluminium
anodisé noir

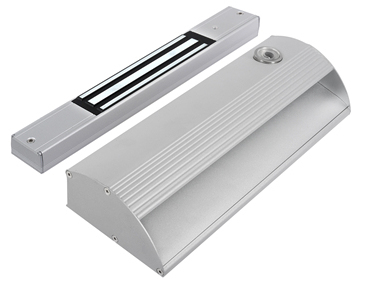

14700TD - Ventouse Mini – Bandeau 400 mm

Idéal pour la fermeture de porte existante (huisserie métallique ou bois).

Le profil est livré en standard gris anodisé avec ventouse 300 Kg

Dimensions :

Alimentation : 12/24 Vdc

Consommation : 500 mA a 12 V / 250 mA a 24 V

Capteur d’état avec sortie à relais / relais C./N.O./N.F.
Force de traction : jusqu’à 300 kg

Temporisation de fermeture interne réglable au moyen d’un trimmer de 1 à 90 s





















Alimentations et batteries





Les bandeaux 14800TD sont composés de deux profilés :

L'un, équipé en serie de deux ventouses, se fixe sur le dormant ou sur le vantail semi-fixe de la porte

L'autre, équipé des contreplaques réglables, se fixe sur le vantail de la porte







14800TD - 2 points d'ancrage















14800TD - Ventouse Mini - Bandeau 2500mm

Corps ventouse et poignée en aluminium

Dimensions du corps 2484 x 48 x 29 mm (raccourcie jusqu’à 1750 mm) Dimensions du bandeau 2503 x 124 x 62 mm (raccourcie jusqu’à 1760 mm)

Contre-plaques avec ressort anti magnétisme résiduel introduites dans le corps de la poignée

Alimentation : 12/24 Vcc

Courant : 500 mA à 12 V / 250 mA à 24 V x 2

Capteur d’état avec sortie à relais C./N.O./N.F.

Force de traction : jusqu’à 300 kg x 2

Temporisation de fermeture interne réglable au moyen d’un trimmer de 1 à 90 s
