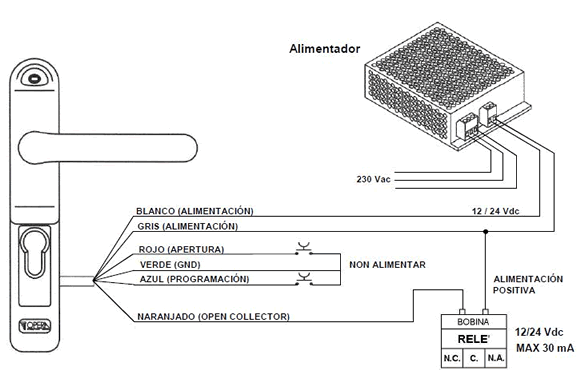

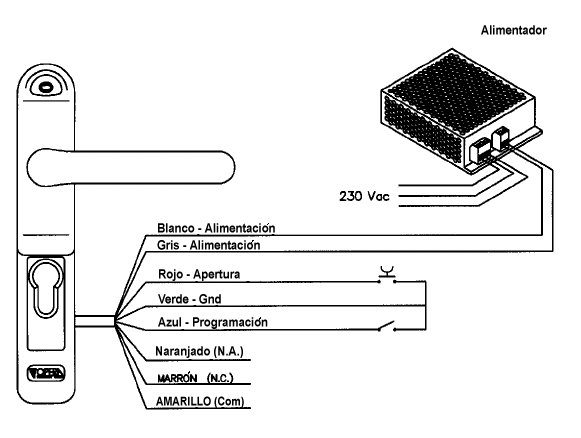

Esquema de conexión para manilla eléctrica 40801

Home
Imprimir | Volver


Con contacto - con temporización

Versión inhabilitada en ausencia de corriente

La fuente de alimentacion es art. 05320



Descarga el manual de instalacion ( Pdf 297 Kb)

40801 - opera



Cuando el led rojo está encendido, la manilla eléctrica se encuentra desactivada (punto muerto). Al pulsar y soltar el botón de apertura, el led cambia a verde, el zumbador se activa si está habilitado y la manilla abre la puerta

Esta condición permanecerá activada durante el tiempo de temporización programado (de 5 a 60 segundos) o hasta que la manilla sea accionada


Para abrir nuevamente la puerta, es necesario volver a pulsar el botón de apertura


Se puede utilizar un pasacable. No es posible utilizar los contactos electricos

REGULACIÓN DEL TIEMPO DE TEMPORIZACIÓN
La manilla eléctrica Opera posee un sistema interior de temporización que permite mantener habilitada la manilla durante el tiempo indicado por el usuario.


Regulación del tiempo de temporización a 0 segundos

1. Conecte el botón de programación (no incluido) al conductor azul y al conductor verde de masa de señales (GND).
2. Alimente la manilla eléctrica (conductores gris y blanco).
3. El led rojo de la placa se enciende. Pulse el botón de programación hasta que el led cambie a naranja y oiga una señal acústica prolongada. Suelte inmediatamente el botón de programación. El led se encenderá durante un segundo y la señal acústica confirmará la programación. En esta modalidad, la manilla eléctrica permanecerá habilitada sólo durante el tiempo que dure el impulso eléctrico.


Regulación del tiempo de temporización de 5 a 60 segundos


1. Conecte el botón de programación (no incluido) al conductor azul y al conductor verde de masa de señales (GND)
2. Alimente la manilla eléctrica (conductores gris y blanco).
3. El led rojo de la placa se enciende. Pulse el botón de programación hasta que el led cambie a naranja y oiga una señal acústica prolongada. Mantenga el botón pulsado, el led emitirá dos destellos y dos señales acústicas por cada 5 segundos.
Suelte el botón de programación cuando alcance el tiempo de temporización deseado. El led parpadeará para confirmar la programación y emitirá señales acústicas que dependerán del tiempo de temporización seleccionado. En esta modalidad, la manilla eléctrica permanecerá activada durante el tiempo seleccionado o hasta que sea accionada.


BLOQUEO
Si el usuario desea mantener la puerta activada durante un determinado periodo de tiempo, se deberá instalar, en paralelo al botón de apertura, un interruptor que mantenga la puerta activada mientras esté accionado.
