Elettromagneti da incasso per porte ad anta

Prodotti correlati:

• Elettromagneti MAXI - Forza di tenuta fino a 600Kg


• Eletromagneti MINI - Forza di tenuta fino a 300Kg


• Elettromagneti Micro - Forza di tenuta fino a 150Kg



Elettromagnete Shear lock

Permette la chiusura della porta senza avere alcun elemento in vista.

Elettromagnete Shear - Lock Versione : da infilare

Supporto magnete e contropiastra in alluminio nero

Contropiastra con perno anti-magnetismo residuo

Alimentazione : 12/24 Vdc

Corrente assorbita : 1,8 A di spunto / 500 mA a 12 V 1 A di spunto / 350 mA a 24 V

Sensore di stato ad effetto di Hall / Relè C. / N.A. / N.C.

Sensore magnetico della posizione di anta

Elettronica di gestione interna con trimmer per il tempo di richiusura regolabile da 0 - 15 sec.

Forza di tenuta all'effrazione : fino a 1.500 Kg.

Impiego: Sistema di chiusura di alta sicurezza antipanico per porte ad anta.

Per un corretto funzionamento l'elettromagnete deve essere montato orizzontalmente sul telaio della porta con la contropiastra montata sul telaio dell'anta

Per ulteriori approfondimenti e spiegazioni di funzionamento sui modelli Shear Lock Opera vedere la pagina Cos'è lo shear lock.

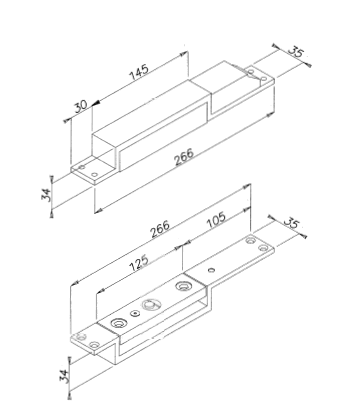

Disegno quotato. (Pdf 19,7 Kb)

• Contatti
• Domande frequenti
• Ordini Online
• Glossario

Documentazione:

• Istruzioni di montaggio e collegamento elettromagnete Art. 13800 ( Pdf 76,40 Kb )


• Istruzioni di montaggio e collegamento elettromagnete Art. 13900 13900M ( Pdf 54,00Kb)


• Carter per il montaggio da applicare dei magneti Shear Lock


• Esempi installativi



Catalogo prodotto - Pdf 2.670 Kb

Art. 13900M

Elettromagnete Micro Shear-Lock Versione : da infilare

Supporto elettromagnete e contropiastra in alluminio anodizzato argento

Dimensioni

Contropiastra regolabile in estensione con perno anti magnetismo residuo

Alimentazione : 12/24 VdcCorrente : 350 mA a 12 V / 190 mA a 24 V

Sensore di stato ad effetto di Hall / Relè C. / N.A. / N.C. (solo per art. 13900M )

Forza trazione : fino a 680 Kg.

Impiego: Sistema di chiusura di sicurezza antipanico con funzionamento a strisciamento per porte ad anta con battuta o per porte a vento
